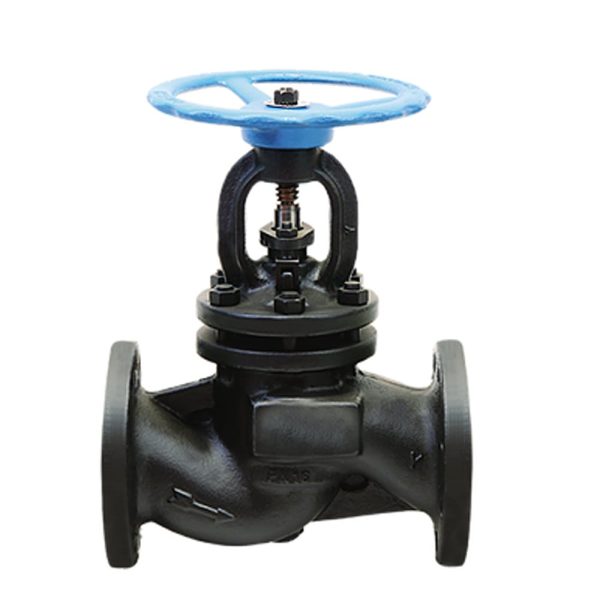

Globe Vanalar

Sızdırmazlık sistemi

Sit ile subabın sürtünmesiz oturması ile metal metale sızdırmazlık sağlanır. Gövdeden atmosfere olan sızdırmazlık tel örgülü grafit conta veya Grafit conta ile sağlanır. Milden atmosfere olan sızdırmazlık ise elastiki Elastiki sızdırmazlık ringlerinden oluşan salmastra kutusu ile sağlanmaktadır.

Bağlantı şekli Flanşlılarda DIN EN 1092-2 Dişlilerde DIN EN ISO 228-1 Soketlilerde DIN EN 12760 Alın kaynaklı DIN EN 12627 Dış ölçüler Flanşlılarda DIN EN 558-1/1.seri Dişlilerde DIN EN 3202-4/M9 Soketlilerde DIN EN 3202-4/M9

Basınç Aralığı: PN16 – PN40

Sıcaklık Aralığı: -10°C – +400°C

Çap Aralığı: DN15 – DN300

Bağlantı:Flanşlı, dişli, soketli ve alın kaynaklı

Gövde: GG-25 Pik döküm (PN16), 0.7040 Sfero döküm (PN25), 1.0619 Çelik döküm (PN40), 1.4308 / 1.4408 Paslanmaz Çelik (PN40)

Renkleri

• Demir Döküm – Gri
• Çelik Döküm – Mavi
• Paslanmaz Çelik Döküm – Metalik

Dokümanlar
